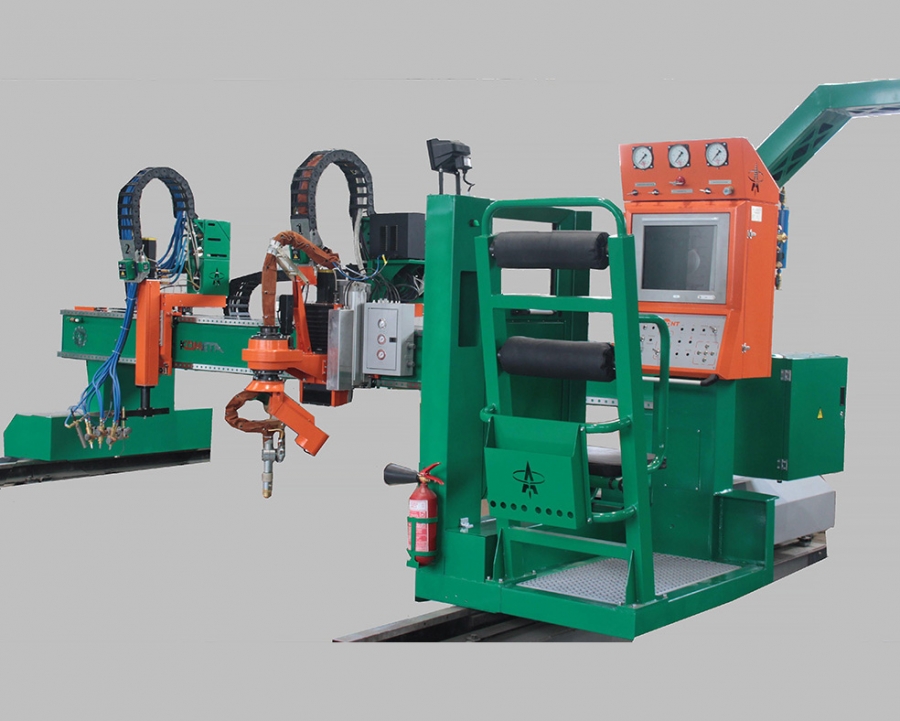

Машина для термической резки «Комета ПлПБ» предназначена для фигурного раскроя листовой низкоуглеродистой стали и ее сплавов, а также цветных металлов со возможностью резки фасок.
Машины для термической резки серии «Комета М» используются на промышленных предприятиях в заготовительном производстве. Машина может использоваться как самостоятельное изделие с индивидуальным обслуживанием, так и в составе поточно-механизированных линий при соответствующем обеспечении.
Ротационная плазменная режущая головка 3D
Ротационная плазменная режущая головка - предназначена для наклона резака для обеспечения скоса на детали для получения сварочной фаски под дальнейшую сварку.
Основные технические данные
|
Ход по оси Z
|
200 мм
|
|
Ход оси U
|
± 60 град
|
|
Ход оси С
|
± 600 град
|
|
Тип эл. двигателей
|
BrushLess
|
|
Габарит блока
|
В-1380мм;Д-820мм;Ш-270мм
|
|
Исполнение
|
Герметичное IP42
|
|
Датчик поиска листа
|
индуктивный
|
|
Датчик сканирования
|
электродуговой
|
|
Точность поддержки высоты
|
+/- 0,1 мм
|
|
Тип плазмотрона
|
По заказу
|
|
Защита от излома
|
пневмомуфта /магнитомуфта
|
|
Защита от излучения
|
Защитный кожух
|
|
Вес ротационной головки
|
86 кг
|
Технические характеристики машины «Комета М П-1Пл-1К-2,5-8-12-1»
|
№
|
Характеристика
|
Величина
|
| |
Ширина обрабатываемого листа, мм
|
2500*
|
| |
Длина обрабатываемого листа, мм
|
6000*
|
| |
Вертикальный ход перемещения резака, мм
|
160
|
| |
Размер колеи рельсового пути, мм
|
3300
|
| |
Количество суппортов и технологическая оснастка
|
1 плазменный
|
| |
Диапазон разрезаемых толщин при плазменной резке, мм
|
2-25(35)
|
| |
Ход оси U, наклон плазменного резака
|
± 60о
|
| |
Точность получаемых заготовок по ГОСТ 14792-80
|
П 1122
|
| |
Точность воспроизведения заданного контура , мм
|
± 0,25
|
| |
Точность позиционирования по координате Z, мм
|
± 0,5
|
| |
Скорость перемещения машины, мм/мин
|
50-12 000
|
| |
Скорость холостого хода машины, мм/мин
|
12 000
|
| |
Машина оснащена системой ЧПУ:
система управления
пульт управления
|
CNC 4000
на машине
|
| |
Напряжение питания машины
|
3х380 В, 50 Гц
|
| |
Номинальная продолжительность включения, %
|
100
|
| |
Расположение разрезаемого листа
|
Раскройный стол
|
| |
Стабилизация расстояния между резаками и разрезаемым листом
|
Автоматическая,
с возможностью перехода на ручную
|
| |
Потребляемая мощность машины для термической резки, кВт
(без учета электропитания компрессора и источника плазмы)
|
2
|
| |
Масса машины для термической резки листового металла, кг
|
4490
|
